Specifiche cavi di Rete
schema sintetico

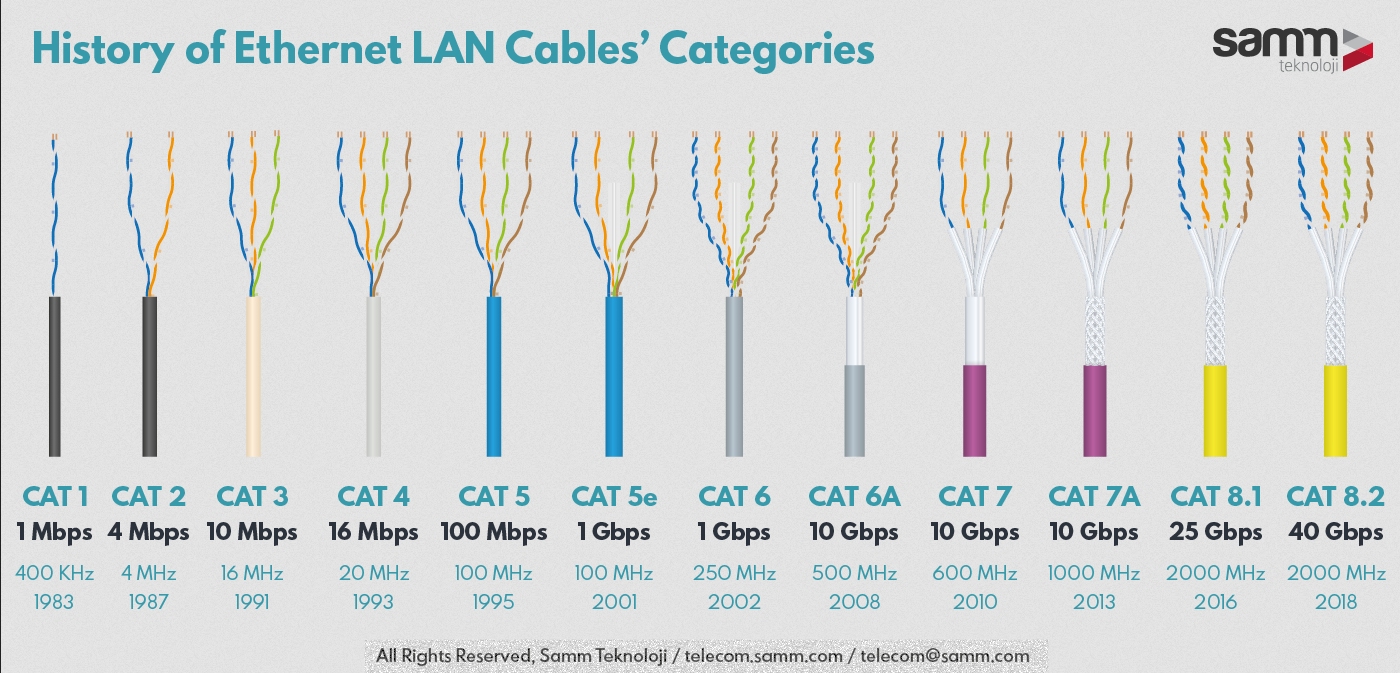

Categoria 1 - anticamente utilizzata per reti telefoniche POTS e ISDN .... (abolita)
Categoria 2 - utilizzata negli anni passati per reti Token .... (abolita)
Categoria 3 - utilizzata per reti fino a 16Mhz, si usa ancora oggi perché non abolita
Categoria 4 - utilizzata nelle obsolete reti Token con velocità fino a 20Mhz .... (abolita)
Categoria 5 - sostituita dalla 5e, supportava velocità fino a 100Mhz .... (abolita)
Categoria 5e - comunemente la più usata.
Categoria 6 - velocità fino a 250Mhz.
Categoria 6a - velocità fino a 500Mhz.

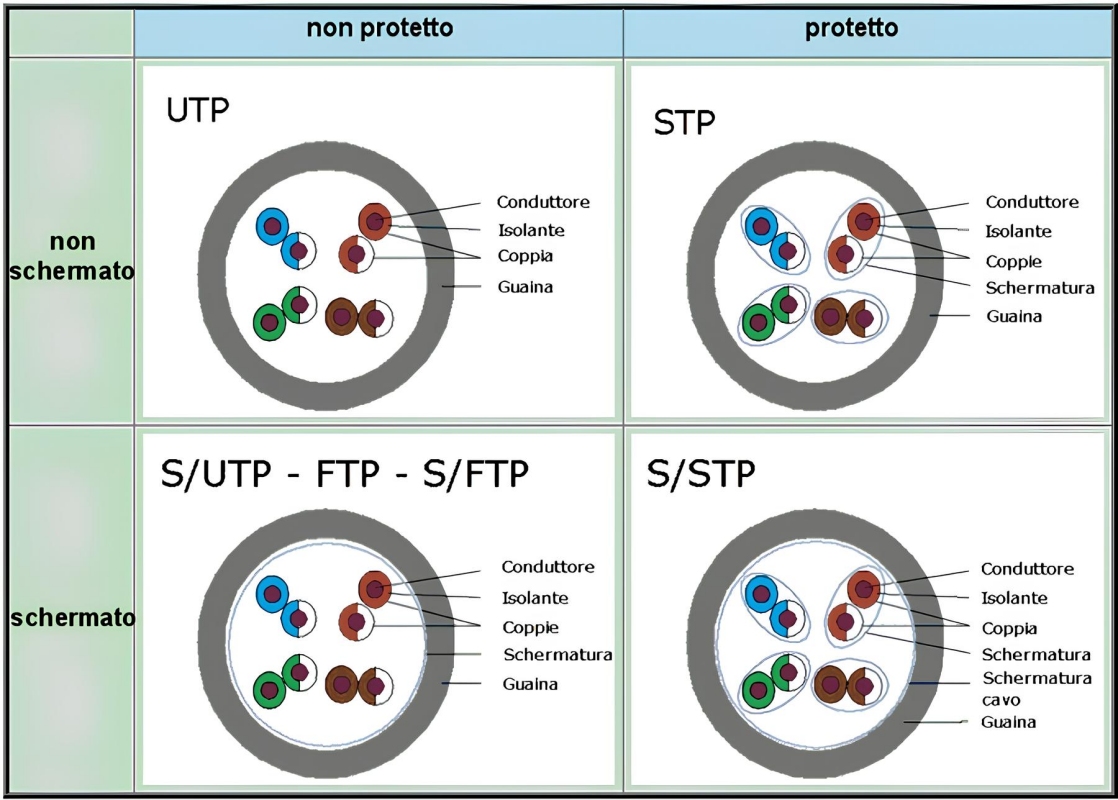

Categoria 7 - velocità fino a 600Mhz, il cavo è schermato e twistato, cioè i cavetti interni sono tutti intrecciati per ridurre perdita dati.
Categoria 7a - velocità fino a 1000Mhz, il cavo è schermato e twistato, usato per far coesistere sul cavo telefono, TV e rete.
Categoria 8 - velocità fino a 2000Mhz, il cavo è schermato e twistato, usato in DataCenter e applicazioni Enterprise.
|

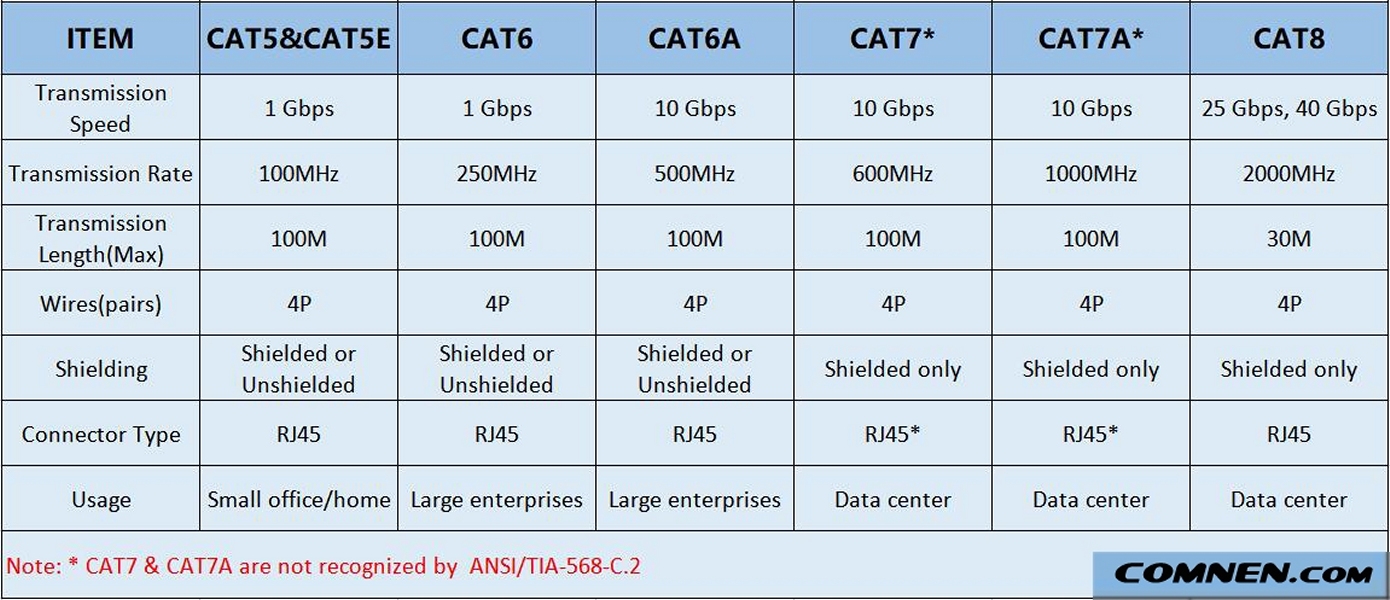

Velocità di rete, tipo di cavi e distanze supportate |
|||
|
Tipologia |
Mhz |
Ethernet |
Distanza Massima |
|
Categoria 3 |
16Mhz |
10Mbit/sec |
100m |
|
Categoria 4 |
20Mhz |
|
100m |
|
Categoria 5 |
100Mhz |
100Mbit/sec |
100m |
|
Categoria 5e |
100Mhz |
100/1000Mbit/sec |
100m |
|
Categoria 6 |
250Mhz |
10Gbit = 10.000Mbit |
100m |
|
Categoria 6a |
500Mhz |
10Gbit |
da 37m a 55m |
|

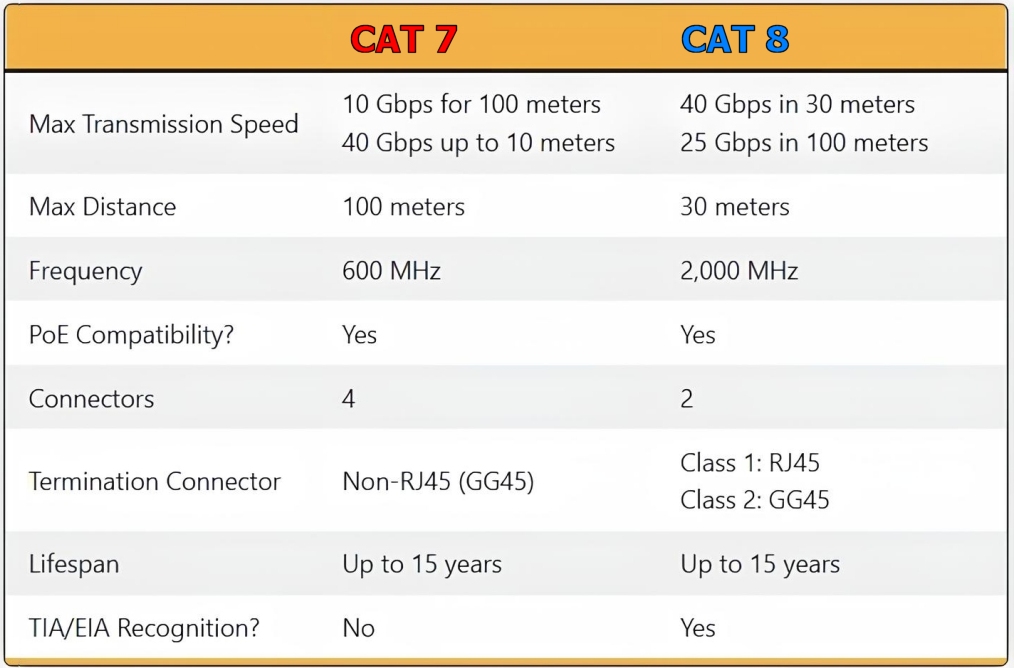

Categoria 7 *** |
600Mhz |
10Gbit |
100m |
|
Categoria 7a *** |
1000Mhz |
10Gbit / 40Gibt |
100m / 50m |
|
Categoria 8 Classe 1 (RJ45) e Classe 2 (GG45) |
fino a 2000Mhz |
25Gbit (Classe 1) / 40Gbit (Classe 2) |
100m (25Gbit) e 30m (40Gbit) |
|
Fibra ottica (om3) |
|
10Gbit |
fino a 300metri |
| Fibra ottica (os1) | 10Gbit | Oltre i 300metri | |
|
Fibra ottica (WDM) |
|
1 Terabit = 1.000Gbit |
|
|
Fibra ottica (mono-LASER) |
Karlsruhe Institute T. ... link |
26 Terabit = 26.000Gbit |
50Km |
|
Fibra ottica |
NEC Laboratories ... link |
101,7 Terabit = 101.700Gbit |
165Km |
*** Cat7 e 7a non sono riconosciuti dall'ente mondiale ANSI/TIA-568-C.2
Fonte: Wikipedia_Twisted_pair - Wikipedia_Doppino - Wikipedia_Fibra_ottica - Wikipedia_Fibre_Channel
